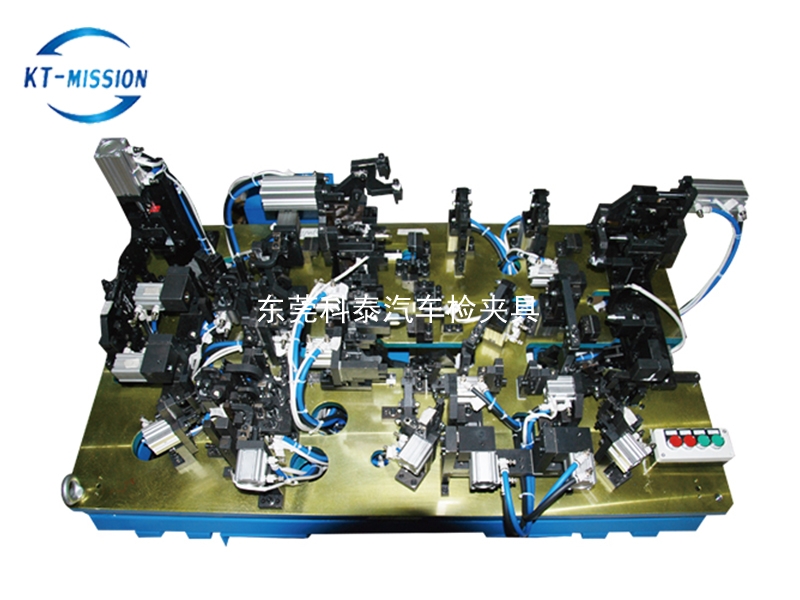

车身焊接夹具的结构特点:
车身焊接夹具体积庞大,结构复杂,为了便于制造、装配、检测和维修,必须对焊接夹具结构进行分解,否则,无法进行测量。车身总装夹具有3个装配基准:底板、左侧围和右侧围,在它们的平面上都加工有基准槽和坐标线,定位夹紧组合单元按各自的基准槽进行装配、检测,最后将3大部分组合起来,成为一套完整的焊接夹具。
车身焊接夹具的定位特点:
车身焊接夹具大都以冲压件的曲面外型、在曲面.上经过整形的平台、拉延和压弯成型的台阶,经过修边的窗口和外部边缘、装配用孔和工艺孔定位,这就在很大程度上决定了它的定位元件形状比较特殊,很少能用标准元件。焊接夹具上要分别对各被焊工件进行定位,并使其不互相干涉,在设计定位元件时要充分利用L件装配的相互依赖关系作为自然的定位支承。有的工件焊接成封闭体,无法设置定位支承,可要求产品设计时预冲平台、翻边作为定位控制点,总之,对于要求不严格的装配,尽量不使用焊接夹具。车身焊接夹具上,板状定位较多,定位板一-般用A3、45号钢板,厚度为12 ~ 20mm。定位块间距既要保证定位精度,又要保证焊钳伸入的方便性。定位件按坐标标注尺寸,不注公差。
